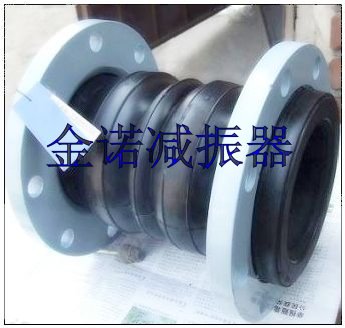

橡胶软接头XJR-F型可曲挠双球体橡胶接头

该产品系内胶层、多层锦纶帘布规增强、外胶层复合的橡胶双球体和松套金属法兰组成的产品。产品具有耐压高、弹性好、位移变形量大、吸振降噪效果明显、安装灵活等特点，可用于给排水、暖通空调、消…

联系电话：0512-63167718

立即咨询在线留言

产品详情

该产品系内胶层、多层锦纶帘布规增强、外胶层复合的橡胶双球体和松套金属法兰组成的产品。产品具有耐压高、弹性好、位移变形量大、吸振降噪效果明显、安装灵活等特点，可用于给排水、暖通空调、消防、压缩机、制药、造纸、船舶、化工、卫生、风机等管道。

主要材料：

序号	部位	材料
1	主体	极性橡胶
2	内衬	尼龙帘布
3	骨架	不锈钢丝
4	法兰/活接头	低碳钢/马口铁

主要数据:

公称通径DN		长度L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 D mm	螺栓孔直径圆直径D1mm	轴向位移mm		横向位移	偏转角度 (a1+a2)
mm	英寸	长度L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 D mm	螺栓孔直径圆直径D1mm	伸长	压缩	横向位移	偏转角度 (a1+a2)
50	2	165	16	4	17.5	125	30	50	45	40⁰
65	2.5	175	18	4	17.5	145	30	50	45	40⁰
80	3	175	18	8	17.5	160	30	50	45	40⁰
100	4	225	18	8	17.5	180	35	50	40	35⁰
125	5	225	20	8	17.5	210	35	50	40	35⁰
150	6	225	22	8	22	240	35	50	40	35⁰
200	8	325	22	8	22	295	35	60	35	30⁰
250	10	325	24	12	22	350	35	60	35	30⁰
300	12	325	24	12	22	400	35	60	35	30⁰
