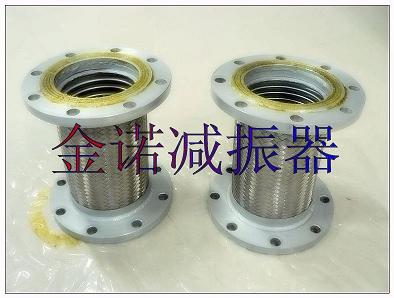

不锈钢金属软管JI型不锈钢减振挠性接管

   产品简介
金属软管作为补偿元件、密封元件、连接元件以及减震元件，广泛应用于各种输气、输液管路系统以及长度、温度、位置和角度补偿系统。

  适用范围
2.1. 两接口有相对位移且用硬连接无法实现者，利用金属软管的横向弹性位移特性，对系统进行补偿。
2.2. 因温度变化造成刚性管件变形，则金属软软是其理想的补偿元件。
2.3. 在输气、输液管路上取代橡胶管，可极大地减轻劳动强度并成十、百倍地提高管路使用寿命。
2.4. 要求吸收或隔离机械震动及噪音的接口。
2.5. 考虑吸收地基沉陷和地震影响的接口。
2.6. 其他适宜采用金属软管连接形式的特殊接口。

  实际弯曲半径

金属软管实际弯曲半径的选择，关系到金属软管的使用寿命，是个重要参数，表1给出金属软管实际弯曲半径 R 与金属软管额定工作压力 P （单位：Mpa）及弯曲形式、载荷性质间的关系。

金属软管材质及适应温度范围

温度	-20～300 (℃)	301～450 (600) (括号内温度为短时间可承受的温度) (℃)
材质
部件名称
管体及网套	0Cr18Ni9;1Cr18Ni9Ti;SUS300系列
附件	Q235(A3).20.25.45 (还可根据用户需要做成其他材质)	SUS300系列

JI不锈钢挠性接管技術參數及外形尺寸表：

通径		長度	不锈钢编织网		容許偏心量		最大伸縮量
mm	lns	mm	外径	壁厚			mm
32	1 1/4	200	46.0	0.3	36	20	+5~-10
40	1 1/2	200	56.0	0.4	33	16	+5~-10
50	2	300	73.0	0.4	30	18	+5~-10
65	2 1/2	300	88.0	0.4	26	15	+5~-10
80	3	300	102.0	0.4	22	14	+5~-10
100	4	400	128.0	0.4	28	18	+8~-12
125	5	400	155.0	0.5	25	16	+8~-12
150	6	400	185.0	0.5	23	14	+8~-12
200	8	400	235.0	0.6	22	12	+8~-12
250	10	500	286.0	0.6	20	12	+10~-15
300	12	500	340.0	0.7	18	10	+10~-15
